MTP/MPO Glasfaser-Patchkabel - eine ideale Lösung für hochdichte Verkabelung

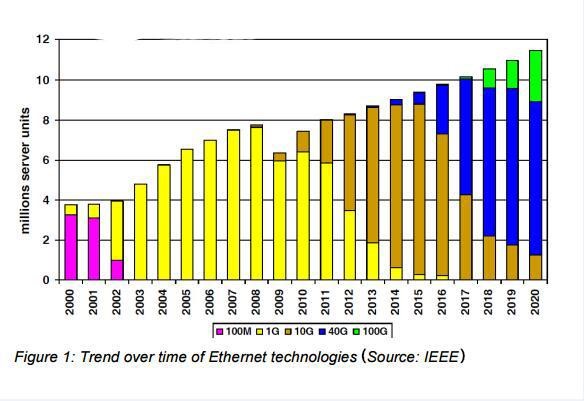

Aus verschiedenen Gründen wachsen die Datenmengen weltweit exponentiell. Der Bedarf an Bandbreite steigt kontinuierlich. Obwohl die aktuellen Anforderungen an die Datenmengen für die Hauptverkabelung noch bei 10 GbE liegen, wird der Entwicklungstrend der Datenkapazität die Einführung zukünftiger Technologien wie 40 GbE und 100 GbE erfordern (Abbildung 1). Daher muss das Rechenzentrum so schnell wie möglich bereit sein, um ausreichend Unterstützung für kommende technische Anforderungen zu bieten. Um dieser Nachfrage gerecht zu werden, sind auf dem Markt 40G QSFP+-Lichtmodule, MTP/MPO-Glasfaser-Patchkabel und andere damit verbundene Produkte aufgetaucht. Sie spielen eine wichtige Rolle bei der hochdichten Verkabelung von Rechenzentren. Dieser Artikel konzentriert sich auf das MTP/MPO-Glasfaser-Patchkabel/-Jumper im Rechenzentrum.

Warum ein MTP/MPO-Glasfaser-Patchkabel verwenden?

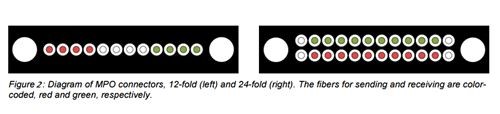

Wie bereits erwähnt, steigt die Anzahl der Netzwerkverbindungen in Rechenzentren rasant an. Die Verwendung herkömmlicher Lichtwellenleiterkabel verringert den Platzbedarf im Rechenzentrum und erhöht gleichzeitig die Schwierigkeit des Datenzentrum-Managements. Um dieses Problem zu lösen, muss das Rechenzentrum eine hohe Dichte bei der Verkabelung erreichen. Das MTP/MPO-Glasfaser-Patchkabel/-Jumper mit 12 oder 24 Fasern in einer einzigen Schnittstelle (Abbildung 2) hat sich als praktikable Lösung erwiesen. Der MTP/MPO-Mehrfaser-Steckverbinder erfüllt den Standard 40GBASE-SR4 und 100GBASE-SR10 und kann 12 oder 24 Fasern in einem Steckverbinder mit der gleichen Größe wie ein SC-Steckverbinder aufnehmen. Dadurch bieten MTP/MPO-Glasfaser-Patchkabel/-Jumper eine bis zu 12- oder 24-fache Dichte und sparen Strom und Rack-Platz.

Aufbau des MTP/MPO-Glasfaser-Patchkabels/-Jumpers

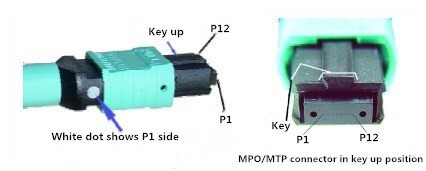

MTP/MPO-Glasfaser-Patchkabel/-Jumper bestehen aus MTP/MPO-Steckverbindern, Lichtwellenleiterkabeln und anderen Steckverbindern wie z. B. LC-Steckern, die bei einigen MTP/MPO-Glasfaser-Patchkabeln ebenfalls verwendet werden können. Das Lichtwellenleiterkabel verwendet in der Regel OM3 und OM4, das für die Laser-optimierte Mehrmodenfaser ausgelegt ist. Im Gegensatz zu herkömmlichen Steckverbindern müssen MTP/MPO-Steckverbinder sorgfältig verwendet werden, um eine ordnungsgemäße Verbindung sicherzustellen. Daher ist es wichtig, ein allgemeines Verständnis von MTP/MPO-Steckverbindern zu haben. Wie in der Abbildung unten gezeigt, befindet sich auf einer Seite jedes MTP/MPO-Steckverbinders eine Schlüsseltaste, die als Schlüsselposition nach oben bezeichnet wird. In dieser Richtung sind die Faseröffnungen im Steckverbinder von links nach rechts nummeriert. Diese Verbindungen werden oft als P1, P2 usw. bezeichnet. Darüber hinaus zeigt ein weißer Punkt auf den P1-Bereich, wenn der Steckverbinder eingesteckt ist.

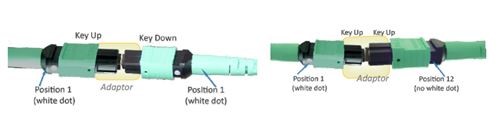

Es gibt zwei Arten von MTP/MPO-Adaptern, die hauptsächlich auf der Position der Schlüsseltaste basieren: Schlüssel nach oben - Schlüssel nach unten und Schlüssel nach oben - Schlüssel nach oben. Wenn Sie zwei MTP/MPO-Steckverbinder verbinden möchten, ist es wichtig, den richtigen Adapter auszuwählen. Dadurch wird die richtige Ausrichtung beider Enden durch den Bereich der Schlüsseltaste sichergestellt. Die folgende Abbildung zeigt die korrekte Verbindung von zwei MTP/MPO-Steckverbindern im Adapter.

Gängige Arten von MTP/MPO-Glasfaser-Patchkabeln/-Jumpers

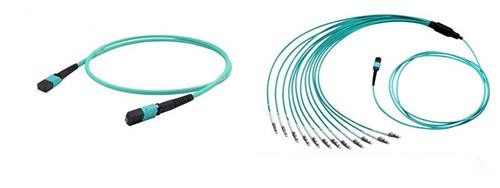

MTP/MPO-Backbone-Glasfaser-Jumperkabel und Abzweigkabel werden in MTP/MPO-Glasfaser-Patchkabeln/-Jumpers häufig verwendet. MTP/MPO-Backbone-Glasfaser-Patchkabel/-Jumper dienen als permanente Verbindungen zu MTP/MPO-Modulen. Sie können flexibel in Form von Verbindungen im Faserpanel geändert werden. Das MTP/MPO-Abzweigglasfaser-Patchkabel/-Jumper ermöglicht den Übergang von einem Mehrfaser-Jumper zu einem Einzelfaser-Jumper oder einem Duplex-Steckverbinder. Diese Glasfaser-Patchkabel/-Jumpers bieten eine Vielzahl von Anwendungen für alle Netzwerke und Geräte, die 100G-Module benötigen, einschließlich der Serien CFP, CFP2 und CFP4.

Fazit
Die Daten zeigen, dass 40 und 100 GbE in Kürze verfügbar sein werden. Daher müssen die Manager von Rechenzentren die Grundlagen schaffen und ihre Infrastruktur an zukünftige Anforderungen anpassen. Das MTP/MPO-Glasfaser-Jumperkabel ist eine ideale Lösung, um diesen Anforderungen gerecht zu werden.
